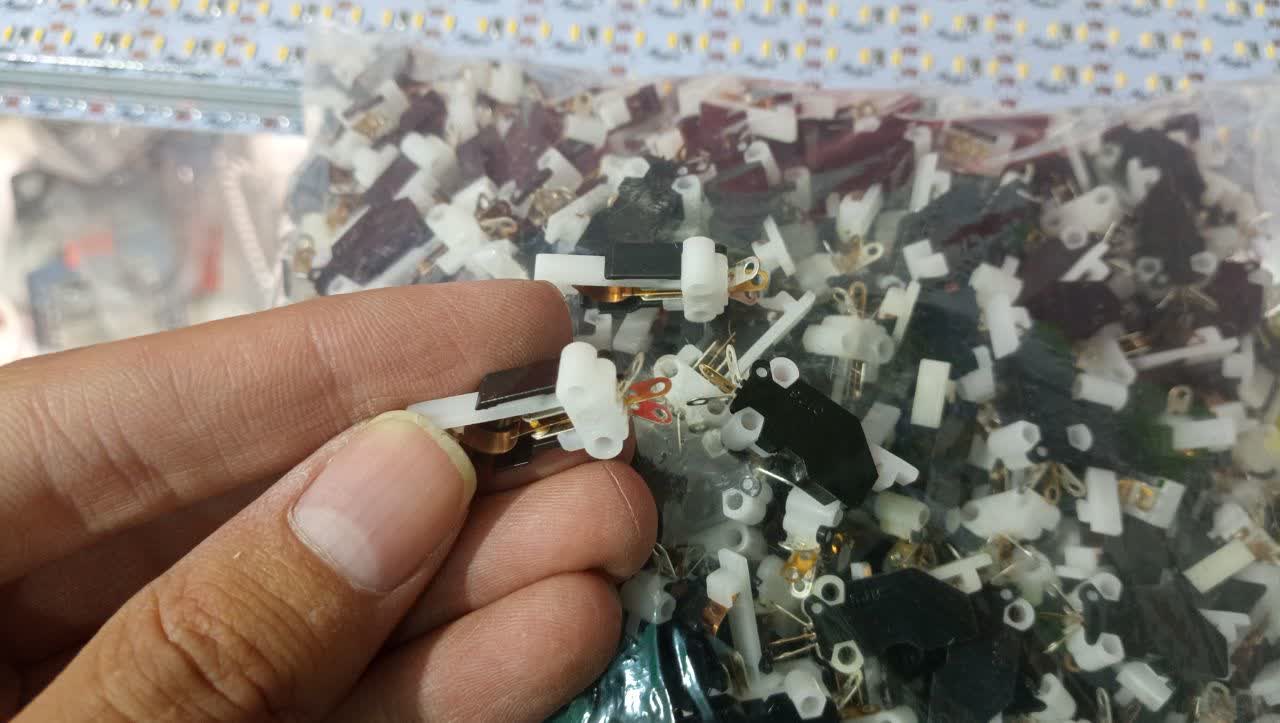

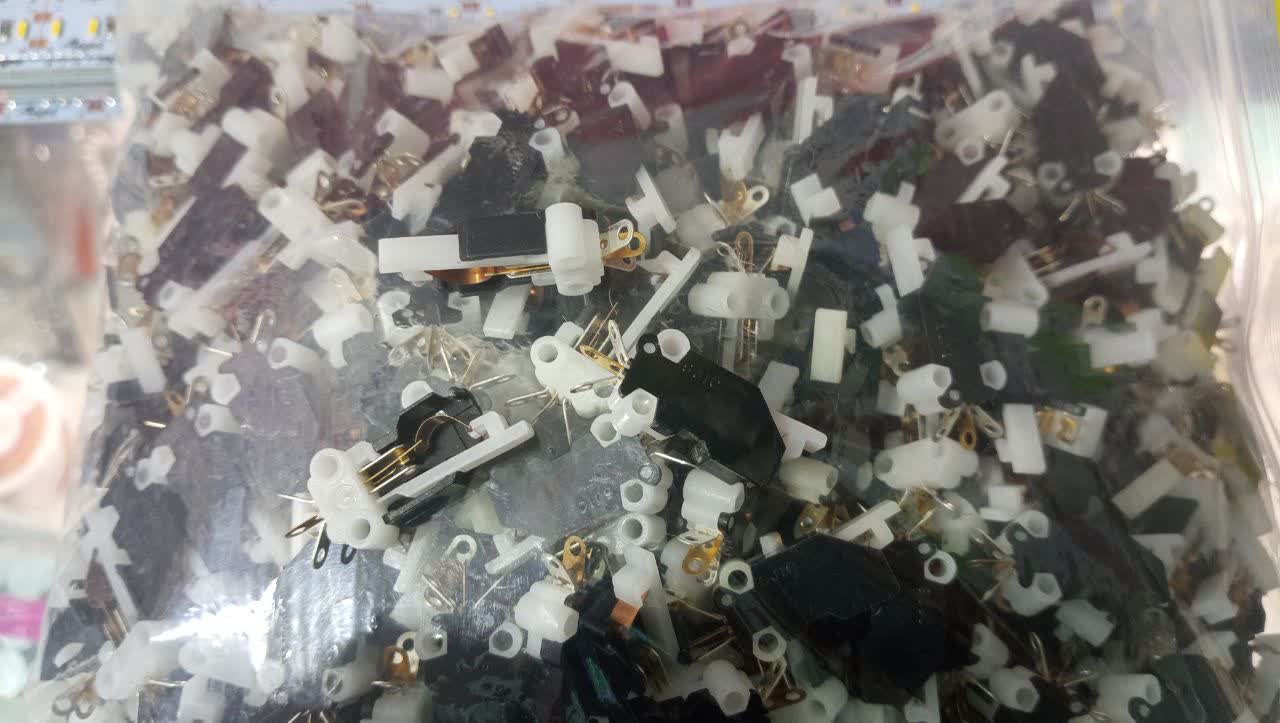

سوئیچ تماسی SKD-12AR

سوئیچ تماس SKD-12AR قطع کن تلفن

این محصول یک هوک سوئیچ (Hook Switch) یا کلید قطع و وصل تلفنی است، به زبان ساده، این همان کلیدی است که در تلفن‌های رومیزی قدیمی یا دستگاه‌های ارتباطی، وقتی گوشی را سر جایش می‌گذارید، خط را قطع می‌کند و وقتی آن را برمی‌دارید، خط وصل می‌شود. البته این قطعه به صورت خام است و در بردهای الکترونیکی لحیم می‌شود.

تحلیل مشخصات فنی

• نوع سوئیچ (Hook Switch): از نوع فشاری است که معمولاً با قرار گرفتن یک جسم (مثل گوشی تلفن) روی آن، وضعیت مدار را تغییر می‌دهد.
• مدار (2C-2P / 2 Circuit, 2 Pole): یعنی این سوئیچ دارای ۲ کنتاکت مجزا است که می‌تواند دو مسیر جریان مختلف را به طور همزمان قطع یا وصل کند.
• ولتاژ و جریان (DC 48V / 0.1A): این قطعه برای جریان‌های ضعیف (سیگنالی) طراحی شده است. حداکثر ولتاژ قابل تحمل آن ۴۸ ولت مستقیم و جریان آن ۱۰۰ میلی‌آمپر (۰.۱ آمپر) است.
• نوع قفل (Non Lock): یعنی این کلید «فنری» است. تا زمانی که فشار روی آن باشد تغییر وضعیت می‌دهد و به محض برداشتن فشار، به حالت اولیه بازمی‌گردد (مثل دکمه‌های کیبورد، نه مثل کلید برق اتاق).
• نیروی عملیاتی (Operating Force - 50gf): برای فشردن این کلید تنها به ۵۰ گرم نیرو نیاز است که نشان‌دهنده نرم بودن و حساسیت بالای آن است.
• نوع لحیم‌کاری (Dipping): این قطعه برای نصب روی سوراخ‌های برد (Through-hole) طراحی شده و به روش غوطه‌وری در حوضچه قلع قابل لحیم‌کاری است.

موارد استفاده

این قطعه معمولاً در دستگاه‌های زیر یافت می‌شود:

1. تلفن‌های ثابت و بی سیم: برای تشخیص برداشته شدن گوشی.
2. دستگاه‌های اینترکام (ارتباط داخلی): در آپارتمان‌ها یا ادارات.
3. تجهیزات تست و اندازه‌گیری: به عنوان میکروسوئیچ حساس.
4. اسباب‌بازی‌های الکترونیکی: برای تشخیص باز یا بسته بودن درب یا قطعات.
